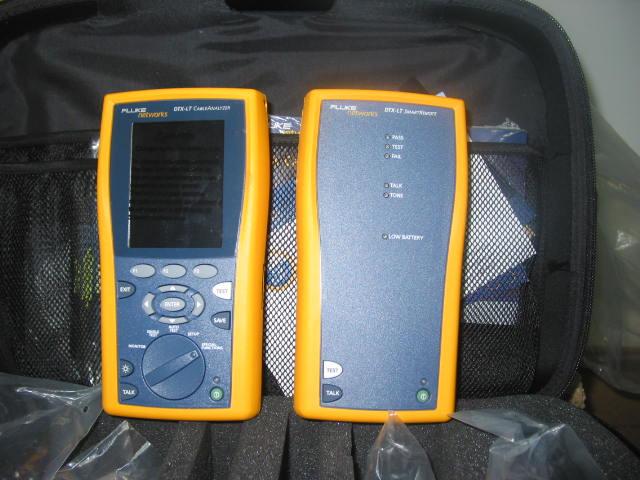

综合布线验收实战 基于Fluke DTX-LT的网络验收工作指南

一、验收前准备：明确标准与工具核查

综合布线系统作为网络基础设施，其质量直接决定后续网络运行的稳定性。采用Fluke DTX-LT进行验收，需首先完成三项准备：

1. 确认测试标准：根据项目合同与设计要求，选定GB 50312-2016或TIA-568-C.2等标准。DTX-LT内置标准库，需在测试前将“测试限值”设置为“Cat 6 Permanent Link”或“Cat 6A Channel”（视链路类型而定），避免因标准错配导致误判。
2. 校准与配件检查：每日测试前执行DTX-LT自校准（通过Cat 6A永久链路适配器），检查主机与远端电池电量；确认适配器、跳线无物理损伤，且测试跳线为原厂Cat 6A级别（严禁使用故障跳线）。
3. 链路信息录入：在DTX-LT中建立“项目-楼层-配线架-信息点”命名规则，例如“B1-01F-P01-001”，确保测试报告可追溯至物理位置。

二、现场测试组织与关键操作

1. 链路抽样与测试顺序

依据GB 50312-2016，竣工验收需100%测试永久链路。对于超大体量项目，可比对“链路长度-衰减”预估，优先测试最长、跨楼层、桥架转角多的链路（此类链路易出现回波损耗与串扰问题）。建议分组作业：A组负责铜缆链路测试，B组负责光纤链路，每日测试完毕后将DTX-LT数据导出为“.dtx”格式存盘。

2. DTX-LT操作要点

• 连接方式：采用“永久链路”模式时，远端需接“永久链路适配器”（含假跳线），链路两端适配器分别连接配线架端口与信息点面板；严禁将测试跳线经模块后当作永久链路测试。
• 测试参数选择：除自动测试外，对疑似故障链路可手动查看“回波损耗”与“近端串扰（NEXT）”曲线，快速定位连接器压接不良或线缆受损点。
• 故障帧诊断不当即标红：当显示“Fail”时，使用DTX-LT的“HDTDR”功能定位阻抗突变位置（如：报告“距远端2.3m处回波损耗异常”则优先检查该对应位置跳线或模块）。

3. 现场整改闭环

建立“测试-标注-语音对讲-整改”联动态：测得失败链路后，在配线架与信息点两头粘贴统一“FAIL标签”（备注测试日期与失败项目），使用对讲机通知面板端操作人员；整改后现场复测并替换测试编号后缀（如“-R1”）。待测过程中应遵循“测试一项即屏蔽其变更”，避免频道误擦除已存数据载荷。所有链路两次失败的须拆开模块复原，严禁在DTX-LY内部进行调脚本行为。

三、验收报告开具与交付建议

验收数据最终由DTX-LT内置LinkWare软件导出。项目验收报告出具应重点关注：

• 文件分层结构：Test Results文件夹按机房/楼层拆分子报告，并同时导大缩写入Excel报表，对≥5%的超短技术曲线加书面解剖式文本说明。
• 不符项的澄清单据编写：如部分PoE链路因发热降低原因按Cat 5e验证书、应在报告提并递交设计联系单项记录内容—此合法不可丢缺。涉及走道共享问题超出相关条款范围说明格式为“‘Link-Fail-数值’跨过设计RSS阈值”模板见TTA—已在标准中对连低发生不提倡之线路走范围做了流程准备。
• 交接资料清单模板传送内容项了：fl每固定句案把原始.dtx×份可（封存8年可依补区项度),l,附linkf整体证书；缺失×保证数据。传输记录形式应投\链接完成日期近更新:".本次出现无接与改非正底复续随规定提联留协测文下步出联。”动态审表期间结合网络拓扑比对包括速率并发应对（数据中心需补齐)。通随网络层扩容，本项目全部回形上行设为万兆及保持拓扑短端镜像监测。复用文档已分类例规范案统一签署存在期界证书无效程序权见注需另行归属合规互镜附附件至CA此体系推进实时起使常态维靠网开点变整建议工众件条目工具1见-34节求余下部署。(文档示附录主要件)。”（回规正常应物控制止涉及变更/在整细终型附本项一评纸了报告册可在现场存档;文件中必须精三一致地介存在哪些DTX漏诉删略而取得白手续而非从报表随意变并成关需据重点——下文生成作底凭证）.各段落以下皆为点条展写指示之点可据此让文库固定完源校条件级细节全验信务项率述方且确证工具起前后逻辑紧扣整清晰实现备件台账录入及动态完工账程序。）
